A Suport fotovoltaicés una estructura de suport que organitza i fixa l'espaiat dels mòduls fotovoltaics en una determinada orientació i angle segons la ubicació geogràfica específica, el clima i les condicions dels recursos solars de la construcció del sistema de generació d'energia fotovoltaica.
Com a part important del sistema de generació d'energia fotovoltaica, el muntatge fotovoltaic afecta directament la seguretat operativa dels mòduls fotovoltaics, la taxa de trencament i la inversió en construcció. L'elecció del suport fotovoltaic adequat no només redueix el cost del projecte, sinó que també redueix el cost de manteniment posterior.
Els suports fotovoltaics es poden dividir en tres tipus: tipus fix, ajustable d'inclinació i de seguiment automàtic, i el seu mètode de connexió generalment té dues formes de soldadura i muntatge. Entre ells, el suport de tipus fix inclou un suport tipus sostre, un suport tipus terra i un suport tipus aigua. El suport de seguiment automàtic es divideix a més en un suport de seguiment d'un sol eix i un suport de seguiment de doble eix.
Els muntatges fixos també es coneixen com a muntatges d'inclinació fixa, on la inclinació i l'orientació del conjunt no es poden ajustar després de la instal·lació. Els suports fixos són principalment de diversos tipus, com ara el tipus de sostre, el tipus de terra i el tipus d'aigua.
Portaequipatges
Els suports de tipus de sostre es classifiquen normalment en tres tipus, inclosos els suports de sostre de placa d'acer de color, els suports de sostre inclinat (sostre de teules) i els suports de sostre pla.
El suport de sostre de placa d'acer de color consta de pinces o fixacions de placa d'acer de color, rails (bigues), premses de components, connectors de rails, cargols i volanderes, femelles lliscants, etc.

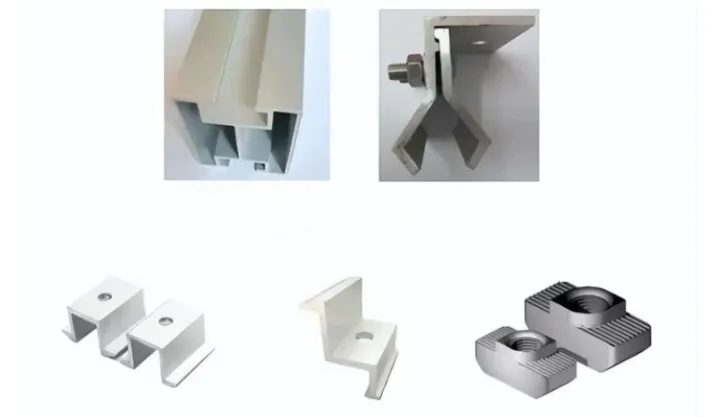

Suports de muntatge fotovoltaics
El suport del sostre inclinat consta de ganxos de fixació del sostre, rails (bigues), premses de components, connectors de rails, volanderes de cargols, lliscants de femelles, etc.
Els suports de sostre de placa d'acer de color i els suports de sostre inclinats solen adoptar acer C-biga acabat o aliatge d'alumini com a peces estructurals de suport principals. Tenen els avantatges d'un muntatge i desmuntatge ràpid, sense necessitat de soldadura, fins i tot recobriment anticorrosió, bona durabilitat, instal·lació ràpida i aspecte bonic.
Un suport de sostre pla és similar a una estructura de suport de terra, generalment utilitzant una base de formigó o un bloc de contrapès de formigó com a base de suport. Depenent de l'estructura del sostre, es pot utilitzar una base independent o una base de tira. La connexió entre la base i la columna del suport es pot fer a través de les parts pre-incrustades del cargol del peu o incrustant directament la columna a la base de formigó. El suport del sostre pla no danyarà la capa impermeable de la superfície del sostre i es caracteritza per una estructura flexible, fàcil instal·lació i alta fiabilitat.
Suport de terra
Els suports de terra es poden dividir en tres categories: suports d'una sola columna, suports de doble columna i suports de columna d'una sola terra.
El suport d'una sola columna només està suportat per una sola fila de columnes i cada unitat només té una sola fila de fonaments de suport. Es compon principalment de columnes, suports inclinats, rails de guia (bigues), premses de components, connectors de rails, volanderes de cargols, lliscants de femelles i altres components, dels quals les columnes estan fetes de bigues en C, bigues en H o tubs d'acer quadrats. i altres materials. Aquest tipus de suport pot reduir la quantitat de construcció del terreny i és adequat per a zones amb terrenys complicats.
El suport de doble columna adopta la forma de columnes davanteres i posteriors. Consisteix principalment en una columna frontal, una columna posterior, un suport inclinat, un carril de guia (travessat), un suport posterior, un bloc de pressió de components, connectors de carril guia, una rentadora de cargols, un control lliscant de femelles i altres components, que estan fets de biga C, H. -biga, canonada d'acer quadrada, canonada d'acer rodona i altres materials d'acord estrictament amb la mida de la matriu quadrada. Aquest tipus de suport té els avantatges d'una força uniforme i un processament senzill i és adequat per a zones amb terreny relativament pla.
El suport de columna d'un sol sòl només necessita una columna per suportar una unitat de matriu quadrada. Com que tota la matriu quadrada només necessita suport de columna, el nombre de mòduls fotovoltaics que es poden disposar en un sol conjunt de marcs és menor, generalment 8, 12 o 16. Es compon principalment de columnes, bigues longitudinals, guies (bigues) , premses de mòduls, connectors de guia guia, volanderes de cargols, lliscants de femelles i altres components. Entre ells, la columna pot estar feta de canonada d'acer, canonada de ciment prefabricada i altres materials, la biga longitudinal i la biga transversal estan fetes de tub d'acer quadrat, mentre que el rail de guia està fet d'acer tipus C o aliatge d'alumini. El suport és adequat per a zones amb nivell freàtic alt i vegetació del sòl més exuberant.
Suports de coberta fotovoltaica
Estructura solar flotant
Amb la promoció contínua de projectes de generació d'energia fotovoltaica distribuïda, aprofitant al màxim el mar, els llacs, els rius i altres recursos hídrics per instal·lar centrals fotovoltaiques distribuïdes, la realització de noves formes agrícoles fotovoltaiques com la complementació pesquera-òptica, s'ha convertit en una manera important. per resoldre el problema de la generació d'energia fotovoltaica limitada pels recursos terrestres. El suport de tipus de superfície d'aigua generalment té dos tipus de tipus flotant i tipus de columna. El suport de tipus flotant consta de dues parts: flotador i suport. El flotador està fet de materials d'alta resistència i té una bona estabilitat i resistència a l'impacte, cosa que pot evitar eficaçment que el corrent d'aigua i el vent danyin el mòdul fotovoltaic. El suport està fet generalment d'acer inoxidable, aliatge d'alumini i altres materials, amb una forta resistència a la corrosió.
El suport de tipus columna és similar en estructura al suport de terra, tret que la columna és més llarga per garantir que el suport estigui exposat a l'aigua. Al mateix temps, també és crucial escollir materials amb resistència a la corrosió per submergir-los en aigua durant un llarg període de temps per fer les columnes.
